ما هي متطلبات صلابة الإشعاع لعزل الدليل الموجي لفرقة KU في التطبيقات الفضائية؟
باعتباري مزودًا لعوازل الدليل الموجي لنطاق KU، فقد أجريت العديد من المناقشات مع العملاء في صناعات الفضاء الجوي والأقمار الصناعية. أحد الأسئلة التي تطرح بشكل متكرر هو حول متطلبات الصلابة الإشعاعية لهذه العوازل في التطبيقات الفضائية. في هذه المدونة، سوف أتعمق في تعقيدات هذه المتطلبات وأشرح سبب أهميتها للتشغيل الموثوق لعوازل الدليل الموجي لفرقة KU في بيئة الفضاء القاسية.
بيئة الإشعاع الفضائي القاسية
الفضاء مكان بعيد كل البعد عن كونه صديقًا، ومليئًا بأشكال مختلفة من الإشعاع. تشمل المصادر الأساسية للإشعاع في الفضاء التوهجات الشمسية والأشعة الكونية وأحزمة فان ألين الإشعاعية. التوهجات الشمسية هي انفجارات مفاجئة للطاقة من سطح الشمس، مما يؤدي إلى إطلاق كمية كبيرة من الجسيمات عالية الطاقة مثل البروتونات والإلكترونات. ومن ناحية أخرى، فإن الأشعة الكونية هي جسيمات عالية الطاقة (معظمها بروتونات ونواة ذرية) تنشأ من خارج نظامنا الشمسي. أحزمة فان ألين الإشعاعية هي مناطق من الجسيمات المشحونة النشطة المحاصرة بواسطة المجال المغناطيسي للأرض.
يمكن أن يكون لهذه الأشكال من الإشعاع تأثير كبير على المكونات الإلكترونية. يمكن للجسيمات عالية الطاقة أن تخترق مواد العازل وتسبب مجموعة متنوعة من التأثيرات، بما في ذلك تأثيرات الحدث الفردي (SEE)، وتأثيرات الجرعة المؤينة الإجمالية (TID)، وأضرار الإزاحة.
فردي - تأثيرات الحدث (SEE)
تحدث تأثيرات الحدث الفردي عندما يضرب جسيم واحد عالي الطاقة جزءًا حساسًا من العازل. هناك عدة أنواع من SEE، مثل اضطراب الحدث الفردي (SEU)، وإغلاق الحدث الفردي (SEL)، وإرهاق الحدث الفردي (SEB).
اضطراب الحدث الفردي هو تغيير غير مدمر في حالة الدائرة الرقمية أو عنصر الذاكرة. في سياق معزل الدليل الموجي لنطاق KU، من المحتمل أن يؤدي ذلك إلى تعطيل التشغيل العادي لأي إلكترونيات تحكم أو مراقبة مرتبطة به. على سبيل المثال، إذا كان العازل يحتوي على نظام مدمج لمراقبة درجة الحرارة أو الطاقة، فقد يتسبب SEU في قراءات غير صحيحة أو إجراءات تحكم غير مناسبة.
يعد مزلاج الحدث الفردي تأثيرًا أكثر خطورة. ويحدث ذلك عندما يقوم جسيم عالي الطاقة بتشغيل بنية طفيلية تشبه الثايرستور في جهاز شبه موصل، مما يتسبب في تدفق تيار كبير. يمكن أن يؤدي ذلك إلى حدوث ماس كهربائي وربما يؤدي إلى تلف العازل. يعد الاحتراق الناتج عن حدث فردي تأثيرًا أكثر كارثية، حيث يتسبب جسيم عالي الطاقة في حدوث عطل مفاجئ ودائم لجهاز الطاقة داخل العازل.
للوفاء بمتطلبات صلابة الإشعاع لـ SEE، يجب تصميم عوازل الدليل الموجي لنطاق KU بحماية مناسبة ومكونات مقوية للإشعاع. يمكن استخدام مواد التدريع لتقليل عدد الجزيئات عالية الطاقة التي تصل إلى الأجزاء الحساسة من العازل. الإشعاع - تم تصميم المكونات الصلبة لتكون أكثر مقاومة لتأثيرات الضربات المفردة. على سبيل المثال، تنتج بعض الشركات المصنعة لأشباه الموصلات الإشعاع - وحدات تحكم دقيقة مقواة ودوائر متكاملة يمكن استخدامها في أنظمة التحكم في العازل.
تأثيرات الجرعة المؤينة الكلية (TID).
تنجم تأثيرات الجرعة المؤينة الكلية عن التأثير التراكمي للإشعاعات المؤينة مع مرور الوقت. عندما تتفاعل الجزيئات ذات الطاقة العالية مع مواد العازل، يمكنها تكوين أزواج من الثقوب الإلكترونية. في المواد شبه الموصلة، يمكن إعادة تجميع أزواج الثقوب الإلكترونية هذه أو احتجازها، مما يؤدي إلى تغيرات في الخواص الكهربائية للمادة.
وبمرور الوقت، يمكن أن تؤدي الجرعة المؤينة الإجمالية إلى تدهور أداء المعزل. على سبيل المثال، يمكن أن يزيد من فقدان إدخال المعزل، أو يقلل من أداء العزل، أو يغير استجابة التردد. للتخفيف من آثار TID، يجب اختيار مواد العازل وعمليات التصنيع بعناية. بعض المواد أكثر مقاومة لـ TID من غيرها. على سبيل المثال، يمكن استخدام أنواع معينة من السيراميك والبوليمرات في بناء العازل لتقليل تأثير الإشعاعات المؤينة.
أضرار النزوح
يحدث ضرر الإزاحة عندما تقوم جزيئات عالية الطاقة بإخراج الذرات من مواقعها الشبكية الطبيعية في المادة. وهذا يمكن أن يخلق عيوبًا في البنية البلورية للمادة، مما قد يؤثر على خواصها الكهربائية والميكانيكية. في عازل الدليل الموجي لنطاق KU، يمكن أن يؤدي تلف الإزاحة إلى تغييرات في الخواص المغناطيسية لمواد الفريت المستخدمة في العازل. نظرًا لأن مواد الفريت تلعب دورًا حاسمًا في تشغيل العازل من خلال توفير خصائص نقل غير متبادلة، فإن أي تغيير في خواصها المغناطيسية يمكن أن يؤدي إلى انخفاض كبير في أداء العازل.
ولمعالجة أضرار النزوح، يجب استخدام مواد الفريت المقاومة للإشعاع. تم تصميم هذه المواد لتحمل تأثير الجزيئات ذات الطاقة العالية دون حدوث تغييرات كبيرة في خصائصها المغناطيسية. بالإضافة إلى ذلك، يمكن تحسين تصميم المعزل لتقليل حساسية المواد الفريتية لأضرار الإزاحة.
تلبية المتطلبات في عوازل الدليل الموجي لنطاق جامعة KU
باعتبارنا شركة مصنعة لعوازل الدليل الموجي لنطاق KU، فإننا نتخذ عدة خطوات للتأكد من أن منتجاتنا تلبي متطلبات صلابة الإشعاع للتطبيقات الفضائية.
أولاً، نستخدم أدوات محاكاة متقدمة لنمذجة بيئة الإشعاع والتنبؤ بآثار الإشعاع على العازل. يتيح لنا ذلك تحديد الأجزاء الأكثر ضعفًا في العازل وتصميم تدابير التدريع والحماية المناسبة.
ثانيًا، نحن نستورد مكونات عالية الجودة ومقواة بالإشعاع لعوازلنا. على سبيل المثال، نستخدم الإشعاع - الثنائيات المقوية والترانزستورات والدوائر المتكاملة في أي أنظمة تحكم أو مراقبة مرتبطة بالعازل.
ثالثًا، نقوم بإجراء اختبارات إشعاعية مكثفة على عوازلنا. نقوم بتعريض العوازل لبيئات إشعاعية محاكاة باستخدام مسرعات الجسيمات ومصادر الإشعاع للتحقق من أدائها في ظل ظروف إشعاعية مختلفة. يساعدنا هذا الاختبار على ضبط تصميم العازل والتأكد من مطابقته لمعايير صلابة الإشعاع المطلوبة.
أهمية الإشعاع - عوازل الدليل الموجي لفرقة KU
في التطبيقات الفضائية، تعتبر موثوقية المكونات الإلكترونية ذات أهمية قصوى. يمكن أن يكون لفشل عازل الدليل الموجي لنطاق KU عواقب وخيمة على القمر الصناعي أو المهمة الفضائية. على سبيل المثال، إذا فشل المعزل بسبب التأثيرات الناجمة عن الإشعاع، فقد يؤدي ذلك إلى تداخل الإشارة، أو فقدان الاتصال، أو حتى الفشل الكامل للحمولة.
لذلك، يعد استخدام عوازل الدليل الموجي لنطاق KU المقوى بالإشعاع أمرًا ضروريًا لضمان التشغيل الموثوق وطويل الأمد للأنظمة الفضائية. يمكن أن تساعد هذه العوازل في منع فشل المهام المكلفة وضمان الحفاظ على وظائف الاتصالات ونقل البيانات الهامة.
المنتجات ذات الصلة ودورها

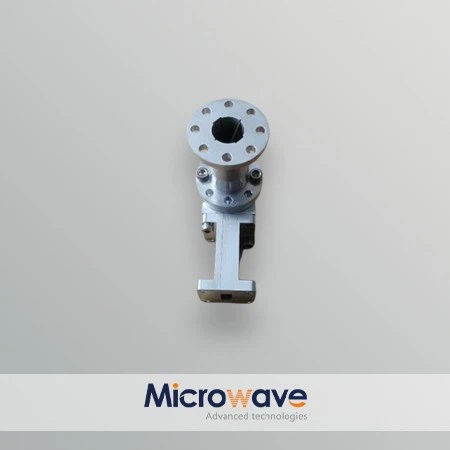

بالإضافة إلى عوازل الدليل الموجي لفرقة KU، فإننا نقدم أيضًا مجموعة من المنتجات ذات الصلة مثلالدليل الموجي للمحولات المحوريةوكو باند 100 واط المعزل. يتم استخدام الدليل الموجي إلى المحولات المحورية للتفاعل بين الأنظمة القائمة على الدليل الموجي والأنظمة القائمة على المحور. كما أنها تحتاج إلى أن تكون مقواة بالإشعاع في التطبيقات الفضائية لضمان النقل السلس للإشارة. ملكناكا باند المروجوهو منتج آخر يمكن استخدامه في أنظمة الاتصالات الفضائية، كما أنه يلتزم أيضًا بمتطلبات صلابة الإشعاع الصارمة.
الاستنتاج والدعوة إلى العمل
في الختام، فإن متطلبات الصلابة الإشعاعية لعوازل الدليل الموجي لنطاق KU في التطبيقات الفضائية معقدة ومتطلبة. إن فهم تأثيرات الأشكال المختلفة للإشعاع، مثل تأثيرات الحدث الفردي، وتأثيرات الجرعة المؤينة الكلية، وأضرار الإزاحة، أمر بالغ الأهمية لتصميم وتصنيع العوازل الموثوقة.
باعتبارنا مزودًا رائدًا لعوازل الدليل الموجي لفرقة KU، فإننا ملتزمون بتلبية هذه المتطلبات وتزويد عملائنا بمنتجات عالية الجودة ومقواة بالإشعاع. إذا كنت مشتركًا في مشروع فضائي وتحتاج إلى عوازل الدليل الموجي لنطاق KU أو المنتجات ذات الصلة، فإننا نشجعك على الاتصال بنا لإجراء مناقشة تفصيلية حول متطلباتك المحددة. يمكننا العمل معك للتأكد من أن منتجاتنا مصممة خصيصًا لمواجهة التحديات الفريدة لتطبيقك الفضائي.
مراجع
- "تأثيرات الإشعاع على الأنظمة الإلكترونية" بقلم جيمس ر. شوانك وآخرون.
- "دليل الإشعاع الفضائي" من قبل وكالة ناسا.
- أوراق فنية عن الإشعاع - المكونات الإلكترونية المقواة المنشورة في IEEE Transactions on Nuclear Science.
