يمكن أن يكون تصميم مرشح دليل الموجة عملية معقدة ولكنها مجزية. بصفتي مورد مرشحات الدليل الموجي ، كان لدي نصيب عادل من التجارب في هذا المجال ، وأنا متحمس لمشاركة بعض الأفكار حول كيفية تصميم واحدة.
فهم أساسيات مرشحات الدليل الموجي
قبل أن نغوص في عملية التصميم ، دعونا نتجاوز بسرعة مرشحات الدليل الموجي. مرشحات الدليل الموجي هي أجهزة تستخدم للتحكم في تدفق الموجات الكهرومغناطيسية داخل دليل موجة. أنها تسمح لبعض الترددات بالمرور أثناء منع الآخرين. هذا أمر بالغ الأهمية في العديد من التطبيقات ، مثل الاتصالات السلكية واللاسلكية وأنظمة الرادار والاتصالات عبر الأقمار الصناعية.
أدلة الموجات هي في الأساس أنابيب معدنية مجوفة توجه الموجات الكهرومغناطيسية. يلعب شكل وحجم دليل الموجة ، وكذلك المواد المستخدمة ، دورًا مهمًا في تحديد خصائصه. عند تصميم مرشح دليل الموجة ، نحتاج إلى النظر في عوامل مثل نطاق التردد المطلوب ، ونوع الترشيح (على سبيل المثال ، منخفض - تمرير ، مرور ، النطاق - النطاق ، أو التوقف -) ، ومستوى التوهين المطلوب للترددات غير المرغوب فيها.
الخطوة 1: تحديد المتطلبات

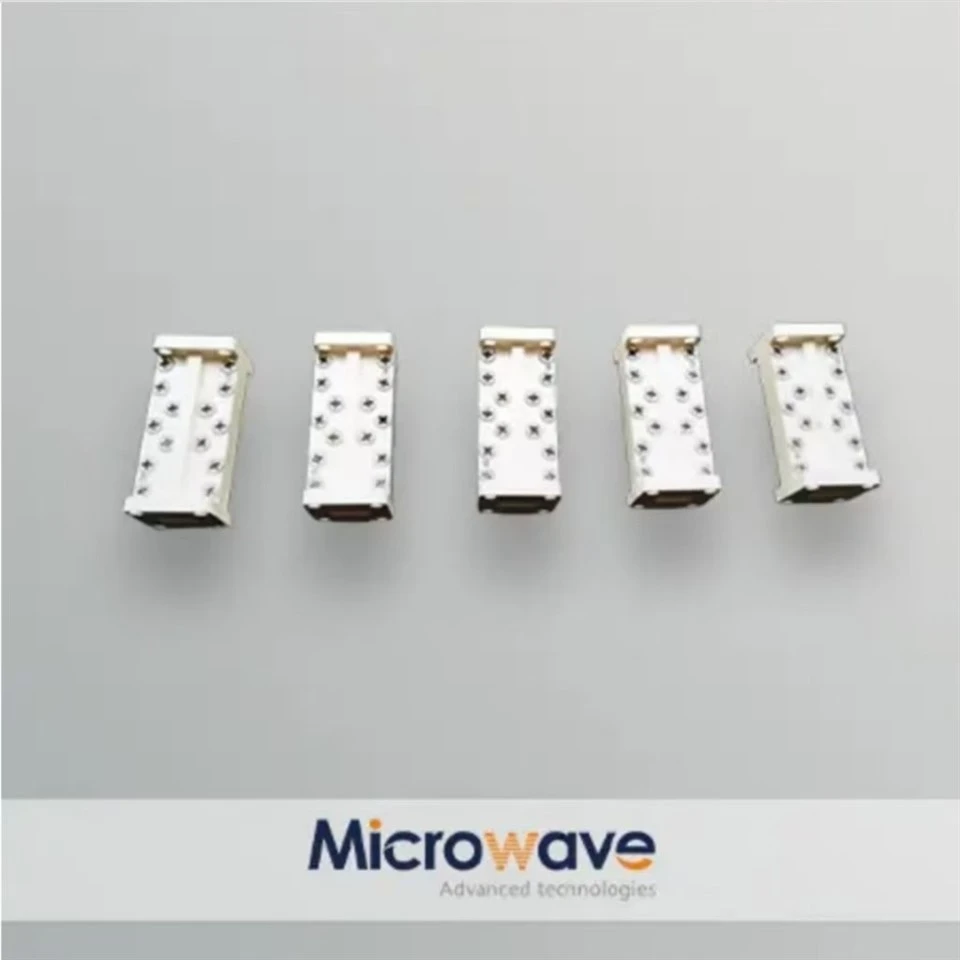

الخطوة الأولى في تصميم مرشح دليل الموجة هي تحديد المتطلبات بوضوح. يتضمن ذلك تحديد نطاق التردد الذي يحتاج المرشح إلى العمل فيه. على سبيل المثال ، إذا كنت تعمل في مشروع لنظام اتصالات عبر الأقمار الصناعية ، فقد تحتاج إلى مرشح يعمل في نطاق KA. تحقق من لديناKA Band إرسال مرشحلمزيد من التفاصيل حول المرشحات في نطاق التردد هذا.
تحتاج أيضًا إلى اتخاذ قرار بشأن نوع المرشح. يتم استخدام مرشح النطاق - النطاق بشكل شائع عندما تريد السماح بمجموعة محددة من الترددات لتمريرها أثناء منع الآخرين. من ناحية أخرى ، يتم استخدام مرشح إيقاف النطاق - لحظر نطاق معين من الترددات. مستوى التوهين هو عامل مهم آخر. يشير التوهين إلى انخفاض سعة الترددات غير المرغوب فيها. التوهين الأعلى يعني تصفية أفضل تصفية.
الخطوة 2: اختر هيكل دليل الموجة
بمجرد تحديد المتطلبات ، فإن الخطوة التالية هي اختيار بنية الدليل الموجي المناسب. هناك أنواع مختلفة من أدلة الموجات ، مثل أدلة الموجات المستطيلة ، الدائرية ، وإهليلجي. أدلة الموجات المستطيلة هي الأكثر استخدامًا لأنها سهلة التصنيع نسبيًا وتقديم أداء جيد.
أبعاد الدليل الموجي أمر بالغ الأهمية. يحدد عرض وارتفاع دليل الموجة المستطيلة تردد القطع ، وهو أدنى تردد يمكن أن ينتشر من خلال الدليل الموجي. من خلال تحديد الأبعاد بعناية ، يمكنك التحكم في نطاق التردد للمرشح. على سبيل المثال ، إذا كنت تريد أن يعمل مرشح في نطاق X ، فأنت بحاجة إلى تصميم دليل الموجة بأبعاد مناسبة لنطاق التردد هذا. يمكنك إلقاء نظرة علىناX Filter Filterلمعرفة كيف يتم تنفيذ ذلك في منتج حقيقي.
الخطوة 3: تصميم عناصر المرشح
بعد اختيار بنية الدليل الموجي ، حان الوقت لتصميم عناصر المرشح. هذه العناصر هي ما يؤدي بالفعل وظيفة التصفية. هناك عدة أنواع من عناصر المرشح ، بما في ذلك القزحية ، والوظائف ، وتجويف الرنين.
القزحية هي الفتحات الضيقة بشكل أساسي في جدران الدليل الموجي. يمكن استخدامها لإدخال تغييرات المعاوقة ، والتي بدورها تؤثر على انتشار الموجات الكهرومغناطيسية. عن طريق ضبط حجم وشكل القزحية ، يمكنك التحكم في خصائص الترشيح.
الوظائف هي قضبان معدنية صغيرة موضوعة داخل الدليل الموجي. يمكن استخدامها لإنشاء دوائر الرنين داخل الدليل الموجي. وتستخدم تجاويف الرنين عادة. هذه مساحات مغلقة داخل الدليل الموجي يتردد صداها على ترددات محددة. من خلال تصميم حجم وشكل تجاويف الرنين ، يمكنك تحقيق أداء التصفية المطلوب.
الخطوة 4: المحاكاة والتحسين
بمجرد تصميم عناصر التصفية ، من المهم محاكاة المرشح باستخدام برنامج المحاكاة الكهرومغناطيسية. هناك العديد من حزم البرامج المتاحة التي يمكنها تصميم سلوك الموجات الكهرومغناطيسية بدقة في أدلة الموجات. تتيح لك هذه المحاكاة التنبؤ بأداء المرشح ، مثل فقدان الإدراج (فقدان طاقة الإشارة عند المرور عبر المرشح) وتخفيف الترددات غير المرغوب فيها.
بناءً على نتائج المحاكاة ، يمكنك تحسين التصميم. قد يتضمن ذلك ضبط أبعاد الدليل الموجي ، وحجم وشكل عناصر المرشح ، أو التباعد بين العناصر. الهدف هو تحقيق أفضل أداء ممكن ضمن المتطلبات المحددة.
الخطوة 5: التصنيع والاختبار
بعد تحسين التصميم ، حان الوقت لتصنيع مرشح دليل الموجة. تتضمن عملية التصنيع عادةً تصنيع الدقة من الدليل الموجي وعناصر المرشح. يتم استخدام المواد عالية الجودة لضمان التوصيل الكهربائي الجيد والاستقرار الميكانيكي.
بمجرد تصنيع المرشح ، يجب اختباره. يتضمن الاختبار قياس الأداء الفعلي للمرشح ، مثل استجابة التردد ، وفقدان الإدراج ، والتوهين. إذا كان الأداء المقاس لا يفي بالمتطلبات ، فقد تكون هناك حاجة إلى مزيد من التعديلات.
التعامل مع الاعتبارات الخاصة
في بعض الحالات ، قد تحتاج إلى تصميم مرشح دليل الموجة للتعامل مع تحديات محددة. على سبيل المثال ، في عصر 5G الحالي ، هناك حاجة للمرشحات التي يمكن أن تمنع التداخل من إشارات 5G. ملكناC Band Anti - 5G Filter Filterتم تصميمه لمعالجة هذه المشكلة. عند تصميم مثل هذه المرشحات ، تحتاج إلى تحليل طيف التردد بعناية لإشارات 5G وتصميم المرشح لمنع الترددات غير المرغوب فيها مع السماح للترددات المطلوبة بالمرور.
خاتمة
يعد تصميم مرشح دليل الموجة عبارة عن عملية متعددة الخطوات تتطلب فهمًا جيدًا للنظرية الكهرومغناطيسية والتخطيط الدقيق والتنفيذ الدقيق. من تحديد المتطلبات إلى التصنيع والاختبار ، تلعب كل خطوة دورًا مهمًا في تحقيق مرشح أداء عالي.
إذا كنت في السوق لمرشحات الدليل الموجي أو لديك مشروع تصميم مرشح مخصص في الاعتبار ، فأنا أشجعك على الاتصال بمناقشة المشتريات. لدينا فريق من الخبراء الذين يمكنهم مساعدتك في اختيار المرشح المناسب لتطبيقك أو تصميم حل مخصص يلبي احتياجاتك المحددة.
مراجع
- Pozar ، DM (2011). هندسة الميكروويف. وايلي.
- كولين ، ري (1992). أسس هندسة الميكروويف. ماكجرو - هيل.
