يعد تحقيق مطابقة جيدة للممانعة لمفصل الدليل الموجي الدوار أمرًا ضروريًا للتشغيل الفعال لأنظمة الموجات الميكروية والمليمترية. باعتباري أحد موردي وصلات الدليل الموجي الدوارة، فقد شهدت بنفسي أهمية هذا الجانب في التطبيقات المختلفة، بدءًا من أنظمة الرادار وحتى اتصالات الأقمار الصناعية. في هذه المدونة، سأشارك بعض الأفكار حول كيفية تحقيق مطابقة جيدة للممانعة لمفصل الدليل الموجي الدوار.
فهم مطابقة المعاوقة
قبل الخوض في طرق تحقيق مطابقة المعاوقة، من الضروري أن نفهم ما تعنيه مطابقة المعاوقة. في نظام الدليل الموجي، تشير المعاوقة إلى نسبة المجال الكهربائي إلى المجال المغناطيسي. عندما تكون ممانعة المصدر والحمل وخط النقل (في هذه الحالة، الدليل الموجي) متماثلة، يحدث الحد الأقصى لنقل الطاقة، ويتم تقليل الانعكاسات. يُعرف هذا باسم مطابقة المعاوقة.
يمكن أن تؤدي مطابقة المعاوقة الضعيفة إلى العديد من المشكلات، مثل فقدان الإشارة وانخفاض كفاءة النظام والتداخل. بالنسبة للمفصل الدوار للدليل الموجي، الذي يسمح بالحركة الدورانية أثناء نقل الموجات الكهرومغناطيسية، يصبح تحقيق مطابقة المعاوقة الجيدة أكثر صعوبة بسبب الدوران الميكانيكي واختلال المحاذاة المحتملة.
العوامل المؤثرة على مطابقة المعاوقة في وصلات الدليل الموجي الدوارة
- أبعاد الدليل الموجي: تلعب أبعاد الدليل الموجي، بما في ذلك حجم المقطع العرضي والطول، دورًا مهمًا في تحديد ممانعته. أي انحراف عن الأبعاد القياسية يمكن أن يسبب عدم تطابق المعاوقة. على سبيل المثال، إذا كان عرض أو ارتفاع الدليل الموجي مختلفًا قليلاً عن مواصفات التصميم، فقد يؤدي ذلك إلى انعكاسات وفقدان الطاقة.
- خصائص المواد: يمكن أن تؤثر المواد المستخدمة في الدليل الموجي ومكونات الوصلة الدوارة أيضًا على مطابقة المعاوقة. المواد المختلفة لها ثوابت عازلة وموصلية مختلفة، والتي يمكن أن تغير خصائص انتشار الموجات الكهرومغناطيسية. على سبيل المثال، سيؤدي الدليل الموجي المصنوع من مادة ذات خسارة عازلة عالية إلى المزيد من تبديد الطاقة وعدم تطابق المعاوقة المحتمل.
- المحاذاة الميكانيكية: إن محاذاة جزأين المفصل الدوار أمر بالغ الأهمية. حتى المحاذاة الصغيرة غير الصحيحة يمكن أن تسبب عدم تطابق كبير في المعاوقة. أثناء الدوران، قد تتعرض الأجزاء الميكانيكية للتآكل، مما قد يؤثر بشكل أكبر على المحاذاة، وبالتالي على مطابقة المعاوقة.
- نطاق التردد: إن مقاومة الوصلة الدوارة للدليل الموجي تعتمد على التردد. تتمتع الترددات المختلفة بخصائص انتشار مختلفة في الدليل الموجي، وقد يكون تحقيق مطابقة جيدة للممانعة عبر نطاق ترددي واسع أمرًا صعبًا بشكل خاص.
طرق تحقيق مطابقة المعاوقة الجيدة
1. التصميم والتصنيع الدقيق
- أبعاد الدليل الموجي دقيقة: خلال مرحلة التصميم، من الضروري حساب أبعاد الدليل الموجي بدقة بناءً على نطاق التردد والممانعة المطلوبة. يمكن استخدام أدوات التصميم بمساعدة الكمبيوتر (CAD) المتقدمة لمحاكاة السلوك الكهرومغناطيسي للدليل الموجي وتحسين أبعاده. في عملية التصنيع، ينبغي استخدام تقنيات تصنيع عالية الدقة للتأكد من أن أبعاد الدليل الموجي الفعلية تتوافق مع مواصفات التصميم بأكبر قدر ممكن.
- اختيار المواد: اختر المواد ذات الخصائص العازلة المستقرة والخسائر المنخفضة. على سبيل المثال، يعد النحاس مادة شائعة الاستخدام في أدلة الموجات بسبب موصليتها العالية. إن تشطيب سطح الدليل الموجي مهم أيضًا. يمكن للسطح الأملس تقليل الخسائر وتحسين مطابقة المعاوقة.
2. ضبط العناصر
- المستقبلون كعب: موالفات كعب الروتين عبارة عن أقسام ذات دائرة قصيرة أو مفتوحة من الدليل الموجي والتي يمكن استخدامها لضبط المعاوقة. من خلال وضع موالفات كعب في المواقع المناسبة على طول الدليل الموجي، يمكن مطابقة المعاوقة مع مقاومة الحمل. يجب حساب طول وموضع موالفات كعب الروتين بعناية بناءً على التردد وعدم تطابق المعاوقة.
- محول مطابقة: يمكن استخدام محول مطابق لتحويل مقاومة المصدر أو الحمل لتتناسب مع مقاومة الدليل الموجي. يمكن تحقيق ذلك باستخدام قسم الدليل الموجي المستدق أو محول متعدد الأقسام.
3. المحاذاة الميكانيكية والصيانة
- التجميع الدقيق: أثناء تجميع المفصل الدوار للدليل الموجي، يجب استخدام أدوات وتقنيات محاذاة دقيقة لضمان محاذاة جزئي المفصل بشكل صحيح. قد يتضمن ذلك استخدام التركيبات ودبابيس المحاذاة لضمان تحديد المواقع بدقة.
- الصيانة الدورية: من الضروري إجراء فحص وصيانة منتظمة للمفصل الدوار لاكتشاف وتصحيح أي اختلالات ميكانيكية. يمكن أن يؤدي تزييت الأجزاء المتحركة أيضًا إلى تقليل التآكل والحفاظ على المحاذاة الجيدة بمرور الوقت.
4. الاختبار والمعايرة
- قياس المعاوقة: استخدم معدات قياس المعاوقة المتخصصة، مثل محلل شبكة المتجهات (VNA)، لقياس مقاومة وصلة الدليل الموجي الدوارة. وهذا يسمح بتحديد أي حالات عدم تطابق في المعاوقة وتعديل عناصر الضبط وفقًا لذلك.
- معايرة: معايرة أجهزة القياس بانتظام لضمان الحصول على نتائج دقيقة. يجب أن تكون معايير المعايرة قابلة للإرجاع إلى المعايير الوطنية أو الدولية.
منتجاتنا وميزات مطابقة المعاوقة الخاصة بها

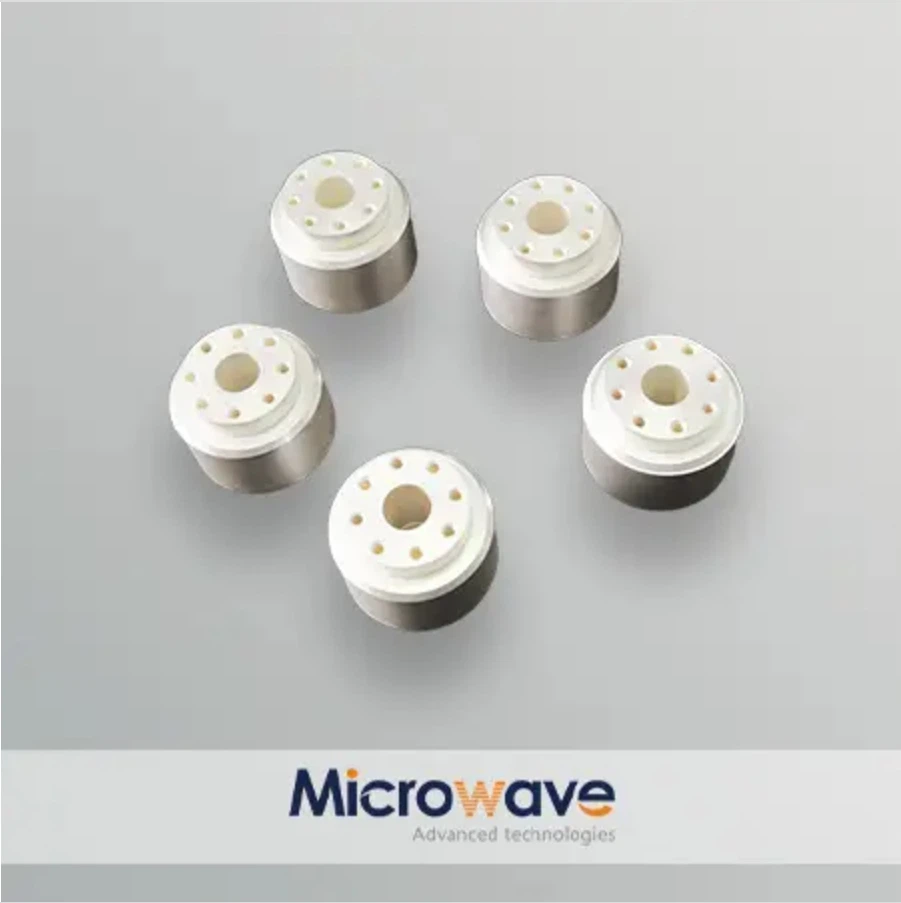

باعتبارنا أحد موردي وصلات الدليل الموجي الدوارة، فإننا نقدم مجموعة من المنتجات عالية الجودة المصممة لتحقيق مطابقة ممتازة للمقاومة. ملكناوصلة دوارة للدليل الموجي الدائري الجديدتم تصميمه بأبعاد دقيقة ومواد عالية الجودة لتقليل عدم تطابق المعاوقة. يوفر التصميم الدائري توزيعًا أكثر اتساقًا للمجال الكهرومغناطيسي، وهو أمر مفيد لمطابقة المعاوقة.
ملكناالدليل الموجي الروتاري المشتركمتوفر بأحجام وتكوينات مختلفة لتلبية متطلبات التطبيقات المختلفة. نحن نستخدم تقنيات تصنيع متقدمة للتأكد من أن أبعاد الدليل الموجي دقيقة، وأن السطح ناعم. وهذا يساعد في تحقيق مطابقة جيدة للمقاومة عبر نطاق ترددي واسع.
الL - وصلة دوارة على شكل حرف Lهو منتج آخر في محفظتنا. يتيح تصميمه الفريد على شكل حرف L تركيبًا أكثر مرونة في الأنظمة المختلفة. لقد قمنا بدمج عناصر الضبط في التصميم لتحسين مطابقة المعاوقة وتقليل الانعكاسات.
خاتمة
يعد تحقيق مطابقة جيدة للممانعة لمفصل الدليل الموجي مهمة معقدة ولكنها أساسية. من خلال فهم العوامل التي تؤثر على مطابقة المعاوقة وتنفيذ الأساليب المناسبة، مثل التصميم والتصنيع الدقيقين، واستخدام عناصر الضبط، والمحاذاة الميكانيكية والصيانة، والاختبار والمعايرة، من الممكن تحقيق مطابقة ممتازة للمقاومة وضمان التشغيل الفعال لأنظمة الموجات الميكروية والمليمترية.
إذا كنت في حاجة إلى وصلات دوارة للدليل الموجي عالية الجودة مع أداء ممتاز لمطابقة المعاوقة، فنحن هنا لمساعدتك. يمكن لفريق الخبراء لدينا أن يوفر لك حلولًا مخصصة بناءً على متطلباتك المحددة. اتصل بنا للحصول على مزيد من المعلومات وبدء مناقشة الشراء.
مراجع
- بوزار، دم (2011). هندسة الميكروويف. وايلي.
- كولين، ري (2001). أسس هندسة الميكروويف. وايلي.
- جاكسون، دينار (1999). الديناميكا الكهربائية الكلاسيكية. وايلي.
